地球の外核に大量の水素が存在する可能性

－世界初、液体鉄中の水素量をその場観察で直接決定－

2026年5月13日 11:00

研究者情報

〇大学院理学研究科地学専攻　助教　坂巻竜也
研究室ウェブサイト

発表のポイント

世界で初めて、液体鉄中の水素量を高温高圧条件下で「その場測定」することに成功しました。
今回得られた液体鉄中の水素の溶解量から計算すると、地球の外核には現在の海水に含まれる全水素量の70〜85倍が存在し得ると推定されます。
液体鉄中に取り込まれた水素が、長年の謎であった地球外核の密度不足の半分以上を説明できる可能性が示唆されました。

発表概要

地球の中心にある核は、主に鉄でできていますが、その密度は純粋な鉄よりも低いことが知られています。これは、核の中に鉄より軽い元素が混ざっているためであり、その候補のひとつとして「水素」が考えられています。これは、水素は宇宙に豊富に存在し、高圧下では鉄と結びつきやすい性質を持つためです。地球の核にどれだけ水素が含まれているかを知ることは、地球の成り立ちを理解するうえで非常に重要です。
東北大学大学院理学研究科の高橋直生大学院生、坂巻竜也助教らの研究グループは、大強度陽子加速器施設J-PARC物質・生命科学実験施設（MLF）の超高圧中性子回折装置「PLANET」を用いた中性子実験により、高温高圧下で液体鉄に溶け込む水素の量を世界で初めて直接的に決定することに成功しました。本研究は、地球の核がどのように形成され、どのような化学組成を持つのかという長年の謎に対し、新たな手法で強力な証拠を提供したものです。
本研究成果は、日本時間2026年5月11日18時に英国の国際学術誌「Scientific Reports」にオンライン掲載されました。

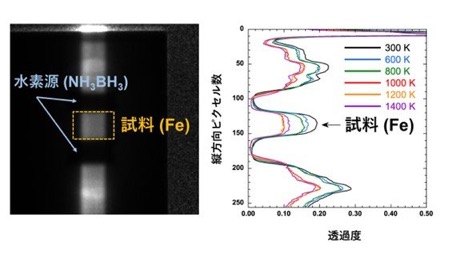

図1. 中性子イメージング実験の結果
（左）試料セルの中性子透過像。セルの中央に鉄試料(Fe)を配置し、水素源であるアンモニアボラン(NH₃BH₃)で挟んでいる。加熱に伴いアンモニアボランから放出された水素が鉄中に溶け込むことで、鉄の中性子透過度が減少する様子が確認できる。（右）中性子透過度の温度変化。常圧で安定な体心立方構造の鉄 が水素化して 面心立方構造のFeHx へ相転移すると、透過度は急激に減少する（緑→赤）。その後、水素化鉄が溶融すると、透過度はわずかに増加する傾向を示す（橙→紫）。

論文情報

タイトル：Hydrogen in the Earth core inferred from neutron imaging and diffraction
著者： Naoki Takahashi*, Tatsuya Sakamaki, Takanori Hattori, Ken-ichi Funakoshi, Hiroshi Arima-Osonoi, Asami Sano-Furukawa, Jun Abe, Akio Suzuki
*責任著者
東北大学大学院理学研究科 大学院生 高橋 直生（たかはし なおき）
東北大学大学院理学研究科 助教 坂巻 竜也（さかまき たつや）
掲載誌：Scientific Reports
DOI：10.1038/s41598-026-49969-z

詳細（プレスリリース本文）

問い合わせ先

（研究に関すること）
東北大学大学院理学研究科地学専攻
助教　坂巻　竜也（さかまき　たつや）
TEL：022-795-6666
Email：sakamaki*tohoku.ac.jp（*を@に置き換えてください）
（報道に関すること）
東北大学大学院理学研究科
広報・アウトリーチ支援室
TEL：022-795-6708
Email：sci-pr*mail.sci.tohoku.ac.jp（*を@に置き換えてください）
