加熱下の固体電解質で光駆動の電圧発生

―酸素の出し入れを伴う高温光起電力の仕組みを解明―

2025年10月23日 11:00

研究者情報

〇環境科学研究科　教授　川田達也
環境科学研究科　助教　山口実奈
研究室ウェブサイト

発表のポイント

固体電解質^（注1）であるGd添加CeO_2-δとPtの界面に紫外線を照射すると、300-400ºCの加熱下で電圧が発生することを観測しました。
この高温での光電圧は、紫外線照射によって生じる酸素の取り込み（酸素不定比の変化） が寄与することを解明しました。
この発見により、高温で作動する新しいタイプの光電気化学デバイスの創出が期待されます。

発表概要

近年、再生可能エネルギーの有効利用に向けて、光を使って化学反応や発電を行う光電気化学デバイスが注目されています。従来の光電気化学デバイスは室温付近での利用に限られ、高温での研究はまだ数少なく、未解明な点が多く残されていました。
東北大学大学院環境科学研究科の川田達也教授、倉田真樹大学院生（在籍当時）、山口実奈助教らの研究グループは、固体電解質として知られるガドリニウム添加セリア（CGO）^（注2）と白金の界面に紫外線を照射し、300-400ºCの高温環境で電圧が発生することを明らかにしました。紫外線照射によりCGOに酸素が取り込まれ、それによってCGO表面での酸素のエネルギー（化学ポテンシャル）が増大することが電圧発生に寄与していることを、世界で初めて実験的に確認しました。このような光による固体中酸素のエネルギーの制御は、従来の太陽電池とは異なる新原理に基づいて光から電気・化学エネルギーへの変換を可能にする高温光電気化学デバイスの開発につながると期待されます。
本研究成果は2025年10月17日に学術誌 Advanced Optical Materials に掲載されました。

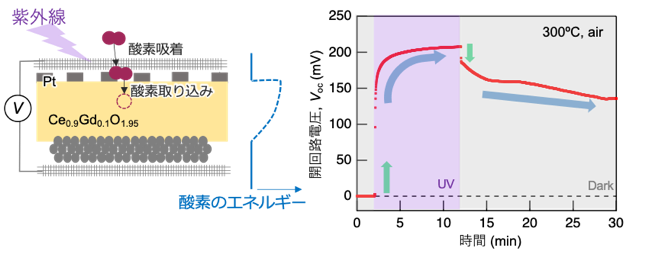

図1. （左）開回路電圧試験に用いたCGOの模式図と（右）UV照射時/非照射時の開回路電圧の時間変化。

用語解説

注1.固体電解質：イオンの拡散によって電気伝導が生じる固体。材料中で電荷を運ぶ担体は、電子・正孔などの電子性キャリアと、Li^＋／Na^＋／O²^-などのイオン性キャリアに大別されるが、固体電解質では電流の大部分をイオンが担う。電子伝導は極めて小さいことが望ましい。
注2.ガドリニウム添加セリア（Gd-doped CeO_2-δ,CGO）：酸化物イオン（O^2-）伝導性を示す材料。酸化雰囲気では主要な電荷キャリアが酸素空孔で電子やホールによる伝導をほとんど無視できるため固体電解質として機能するが、還元雰囲気では電子伝導の寄与が大きくなりO^2-と電子の混合導電体となる。室温でのバンドギャップは2-3.4 eV程度であり、本研究で用いているLED光源（中心波長365nm）を吸収する。

論文情報

タイトル：Origin of Ultraviolet-Induced High-Temperature Photovoltaic Response at Pt/Gd-Doped CeO2 Interface
著者： Mina Yamaguchi*, Masaki Kurata, Yuki Morita, Ryosuke Iwata, Shogo Fuwa, Akihiro Ishii, Hitoshi Takamura, Keiji Yashiro, Tatsuya Kawada
*責任著者：東北大学大学院環境科学研究科　助教　山口実奈
掲載誌：Advanced Optical Materials
DOI：10.1002/adom.202501971

詳細（プレスリリース本文）

問い合わせ先

（研究に関すること）
東北大学大学院環境科学研究科
助教　山口実奈
TEL: 022-795-6976
Email: mina.yamaguchi.e3*tohoku.ac.jp（*を@に置き換えてください）
（報道に関すること）
東北大学大学院環境科学研究科
情報広報室
TEL: 022-752-2241
Email: kankyo.koho*grp.tohoku.ac.jp（*を@に置き換えてください）






東北大学は持続可能な開発目標（SDGs）を支援しています
